Свободным осенним днем решил я автоматизировать включение нагнетателя обдува теплового коллектора в гараже, чтобы вентилятор включался при достижении температуры в коллекторе 60°С, а выключался при 45°С. Такой режим работы способствует лучшей производительности коллектора и экономии энергии солнечных панелей, от которых питаются вентиляторы и гаражное освещение. Если вентиляторы работают постоянно, энергии солнечных батарей не хватает для полной зарядки аккумулятора, так как при слабой освещенности двигатель обдува останавливается и закорачивает обмоткой ротора солнечную панель. И без того низкое напряжение в пасмурную погоду падает до нуля, энергия бесполезно нагревает электродвигатель. Ситуацию решено было исправить установкой электронного термостата. В этом случае, утром происходит заряд аккумуляторов, ближе к полудню нагревается тепловой коллектор и термостат включает нагнетатель воздуха. В это время солнечная активность высокая и энергии хватает и на электромотор и на заряд акб. Вечером, когда коллектор остывает до 45°С, термостат отключает нагнетатель, позволяя аккумуляторам собрать остаток энергии от солнечных панелей. Так же эта система призвана обезопасить коллектор от перегрева в дни с переменной облачностью, когда среди туч неожиданно выглядывает солнце, и если не включить обдув, температура может подняться выше ста градусов, что чревато порчей оборудования коллектора. Проблема заключалась в том, что вход коллектора с нагнетателем находится в смежном гараже, а измерять нужно температуру на выходе теплового коллектора. Ну дело не хитрое, пробурить стену и провести провод от термостата к нагнетателю! Взялся за перфоратор и тут вселенский облом напомнил о себе... Самый длинный бур, что был у меня в наличии оказался на 30мм короче чем нужно для прохода стены... Переодеваться и ехать в магазин за другим буром страшно не хотелось. После мозговой атаки появилось решение: Радио реле!
По закромам были выужены пульт радио управления, модуль многоканального приемника с декодером, преобразователь питания и модуль реле для ардуинки.

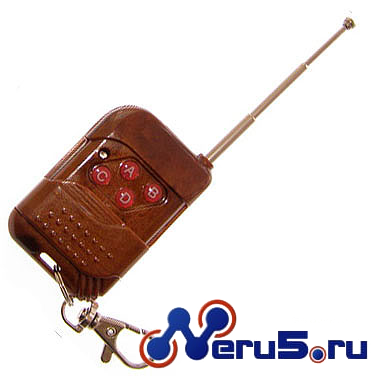

Пульт, как и модуль, работает на частоте 315Мгц и имеет настраиваемый кодированный канал передачи данных. Код настраивается перемычками на плате пульта и приемника и должен совпадать. В приемнике стоит декодер PT2272-M4, этот декодер при получении кодовой посылки изменяет свое состояние на соответствующем выходе с низкого на высокий логический уровень на время присутствия сигнала, что нам и требуется. Пульт у меня был одно кнопочный, хотя подойдет любой. Питание модуля приемника 5 Вольт, тут и выручит DC-DC преобразователь. Питаться схема приемника будет от солнечных панелей непосредственно, а в ясную погоду на них может появиться до 18В без нагрузки. Преобразователь настроил на 5В, подключил приемник и реле ардуино. С сигналом пришлось поизголяться, радио модуль при поступлении сигнала дает на выходе +5В, а модуль реле срабатывает на низкий логический уровень. Пришлось инвертировать сигнал с помощью оптрона PC817 по схеме ниже:
Пульт питается от батареи 12В, что позволило напрямую запитать его вместе с термостатом от аккумулятора гаражной сети. Реле термостата соединил с кнопкой пульта передатчика и запитал систему.
Этот подход к решению задачи позволил, помимо всего, избежать прокладки кабеля по стене. Собиралось все в гараже, можно сказать на коленке, так что, внешний вид вышел так себе :)
