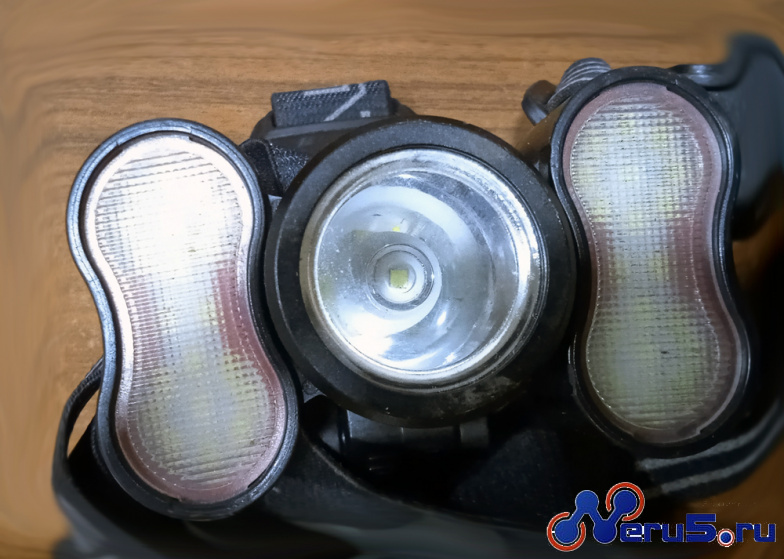

По просьбе коллеги по цеху, я взялся за ремонт зарядки китайского налобного фонаря.
Как выяснилось при осмотре изделия, в фонарике уже поковырялись шаловливые рученки и схема зарядки от microUSB была вырезана, дорожки микросхемы контроллера зарядки оборваны...
Сама плата содержит две части, выделенная контуром-это схема переключателя светодиодов, а вторая часть, собственно, и есть контроллер зарядки Li-ion аккумуляторов.
Если кому понадобится, сфотографировал порядок проводов к светодиодам и к кнопке на плате:
Паяльным феном сдуваем все элементы, относящиеся к контроллеру заряда и эпоксидным клеем закрепляем плату контроллера с разъемом на плату фонаря.
Выводы контроллера припаиваем напрямую на контакты отсека АКБ, а выход протекции не используем, так как схема переключателя питается непосредственно от аккумуляторов и эта функция бесполезна в нашем случае.
Собираем фонарь в корпус и проверяем зарядку :)
Изделия получились классные, но не без моего рукажопства)
