Модуль обеспечивает правильный режим заряда литиевых аккумуляторов от USB или внешнего источника 5В. Имеет встроенные индикаторы заряда. При подключении по рекомендуемой схеме, обеспечивает защиту аккумулятора от глубокого разряда, предотвращая его выход из строя. Рекомендуемая схема включения:

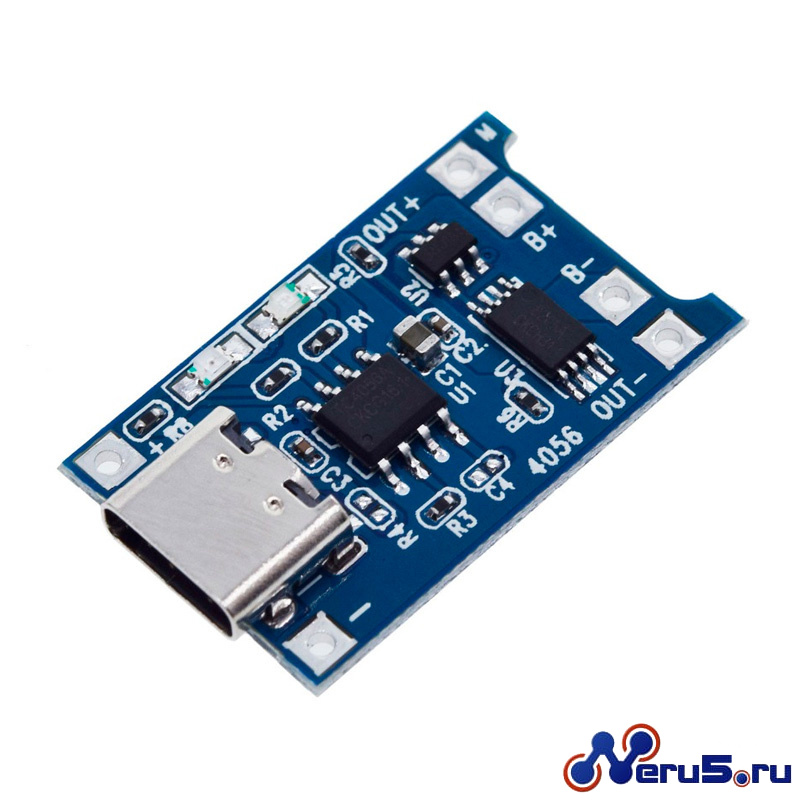

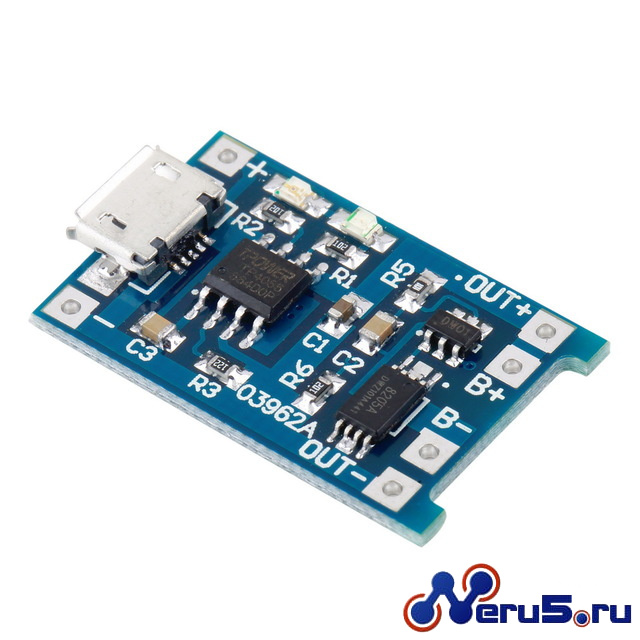

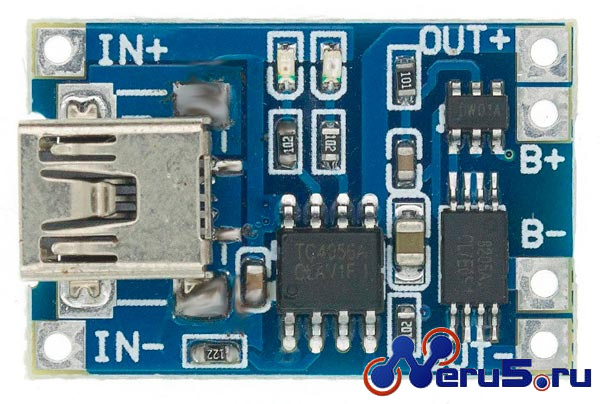

Контроллер заряда подключается следующим образом: контакты + и - подключаются к источнику питания 5-9В, так же, вместо источника питания можно использовать любое зарядное устройство на 5В или порт USB, для этого предусмотрен Tipe-C или microUSB разъем на плате, в зависимости от модели. Li-ion аккумулятор (3,7В) подключается к контактам В+ и В-. А нагрузка (устройство, которое вы будете запитывать от аккумулятора) подключается к контактам OUT+ и OUT-. Контроллер автоматически контролирует уровень заряда батареи и ток зарядки, а также, отключит нагрузку от питания, при снижении заряда АКБ ниже предельного уровня, для предотвращения глубокого разряда и выхода аккумулятора из строя.
