Артикул 100396

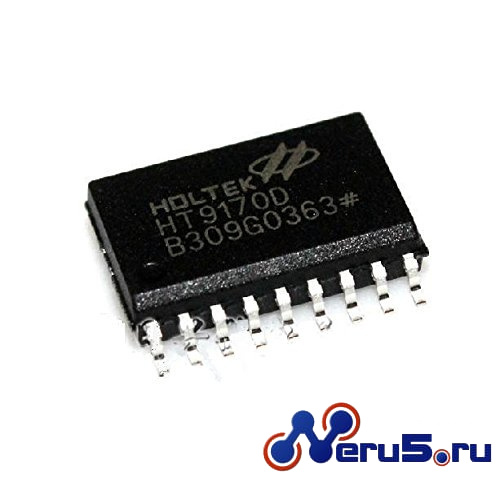

HT9170D декодер DTMF (тоновый сигнал в телефонии) SOP-18

31 р. / шт.
сопутствующие товары
Заказать
Нет в наличии

HT9170D - приёмник-дешифратор тональных сигналов DTMF (тоновый сигнал в телефонной связи, как наземной так и сотовой)

Функционал микросхемы:
Полный DTMF-приёмник (16 кодов)
Дешифратор в двоичный код
Назкая потребляемая мощность
Широкий диапазон питания 2,5..5,5В
Работает с кварцевым или керамическим резонатором 3,58МГц
Режим пониженного потребления (Power down)
Режим фильтрации 1633Гц (Inhibit mode)
Вероятность ошибки 1/10000
Микросхема принимает и декодирует тоновый сигнал в 4-разрядный двоичный код. Микросхема применяется в первую очередь в телефонии (в АТС, автоответчиках и др.), а также в различных системах дистанционного управления в т.ч. по радиоканалу. Микросхема HT9170 содержит полосовые фильтры на переключаемых конденсаторах.

HT9170 также заменяет КР1008ВЖ18 при наличии ряда дополнительных функций.

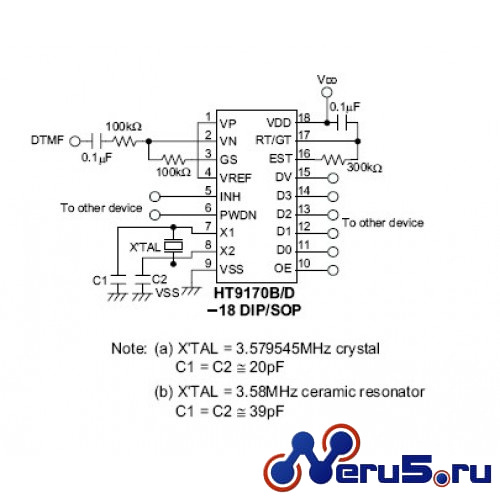

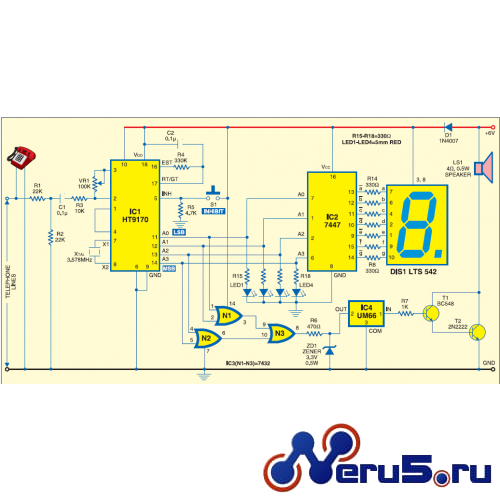

XTAL=3,58Мгц (керамический) С1=С2=39пФ, XTAL=3,579545Мгц (кварцевый) С1=С2=20пФ

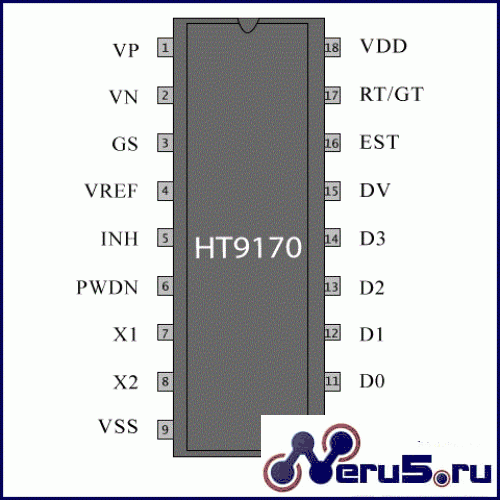

Краткое описание работы микросхемы HT9170:
Декодируемый DTMF сигнал подается на входной ОУ. Коэффициент усиления задается внешними резисторами.

Сигнал поступает на предварительный фильтр, ослабляющий частоты тональных сигналов АТС (350-440Гц), далее на фильтры нижней и верхней группы частот, затем декодируется и подается на выходной регистр с тремя состояниями.

Выход раннего обнаружения EST переходит в активное состояние при обнаружении одновременно двух частот DTMF-сигнала. При пропадании сигнала вывод EST возвращается в 0.

Необходимые временные интервалы контроля полезного сигнала и межсерийной паузы задаются внешней RC-цепочкой на выводах EST и RT/GT. Как известно, код DTMF содержит паузы. Типичное значение посылки DTMF сигнала и межсерийной паузы по 40мсек. При напряжении на выводе RT/GT выше уровня Vref (около половины напряжения питания) на выводе позднего обнаружения DV появляется активный уровень, а в выходной регистр записывается декодированный код и появляется на выходах D0-D3. При снижении напряжения на выводе RT/GT ниже Vref вывод DV переходит в 0, а состояние выходов D0-D3 не меняется.

OE - строб выхода данных. При высоком уровне на этом входе на D0-D3 присутствует декодированный код, при низком уровне выходы находятся в высокоимпедансном состоянии.

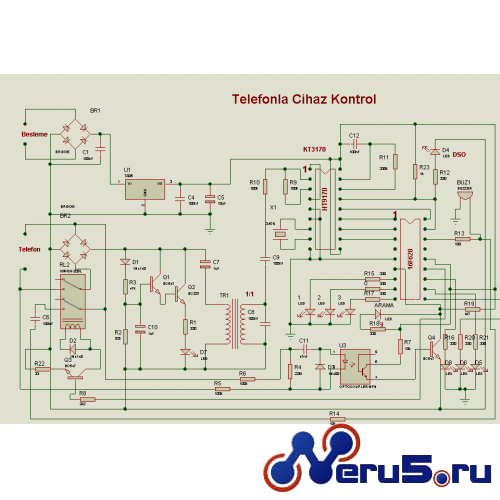

Задающий генератор микросхемы HT9170 работает от кварцевого либо керамического резонатора. Применение конденсаторов около резонатора весьма желательно для стабильности работы. При необходимости может быть использован один кварц для нескольких микросхем - при этом выход генератора одной микросхемы подключается ко входу последующей и т.д.

Следует особо отметить расширенный диапазон напряжений питания (2,5-5,5V) микросхемы HT9170 (в отличие от ряда других аналогов).
Следующие режимы отсутствуют в аналогичных  отечественных микросхемах КР1008ВЖ18 и в HM9270C:
Inhibit Mode
(режим фильтрации 1633Гц)

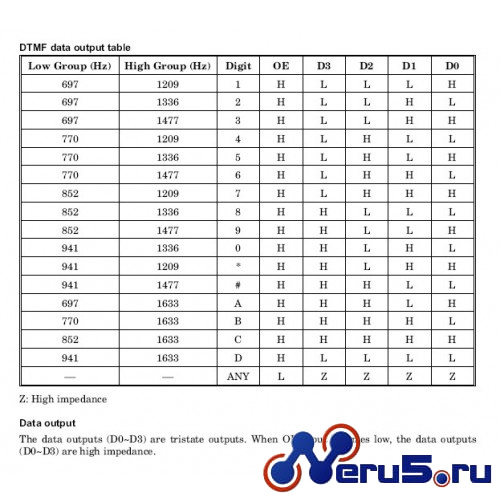

В большинстве телефонных применений используются лишь 12 кодов DTMF (0-9,*,#). Данный режим включается подачей высокого уровня на вход INH (вывод5) и позволяет игнорировать коды A,B,C,D вышеприведённой таблицы кодов т.е. все коды содержащие частоту 1633Гц будут восприниматься как помехи и не повлияют на состояние выходного кода микросхемы HT9170. Вывод INH внутри микросхемы "притянут" к общему проводу, поэтому при неподключенном выводе на нем низкий уровень и режим Inhibit выключен.


Power Down Mode
(режим пониженного потребления)
Данный режим включается подачей высокого уровня на вход PWDN (вывод 6). При этом микросхема HT9170 фактически выключается, потребление по цепи питания падает до микроампер. Данный режим может быть особенно удобен разработчикам устройств, питающихся от телефонной линии т.к. в режиме ожидания от телефонной линии может быть потреблен лишь незначительный ток. Вывод PWDN внутри микросхемы "притянут" к общему проводу, поэтому при неподключенном выводе на нем низкий уровень и режим Power Down выключен.
