Цветок лотоса

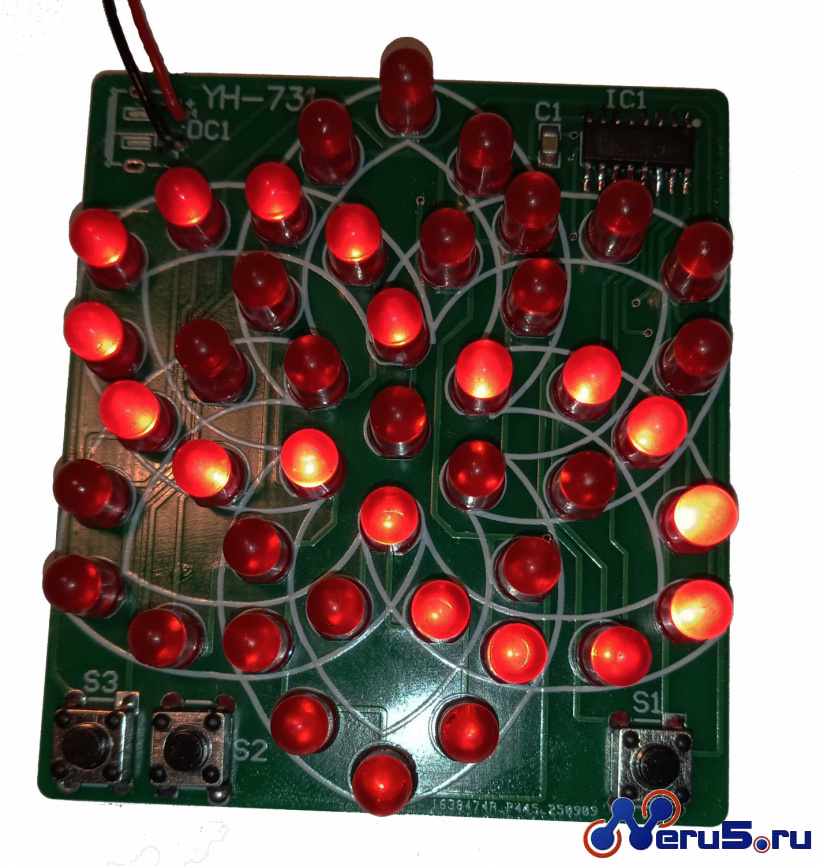

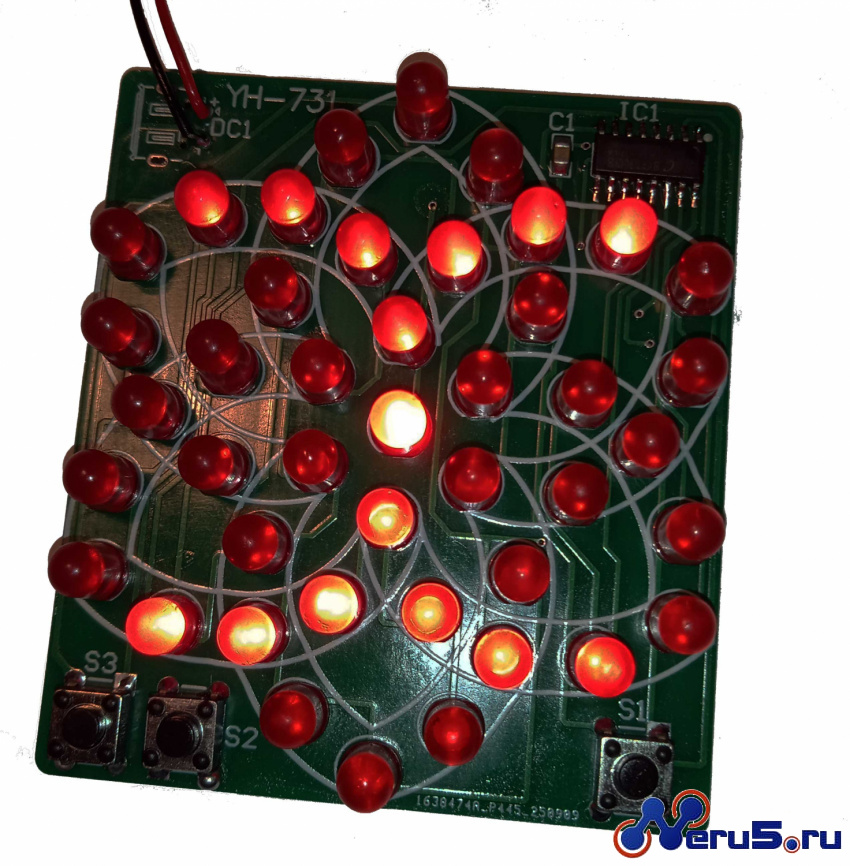

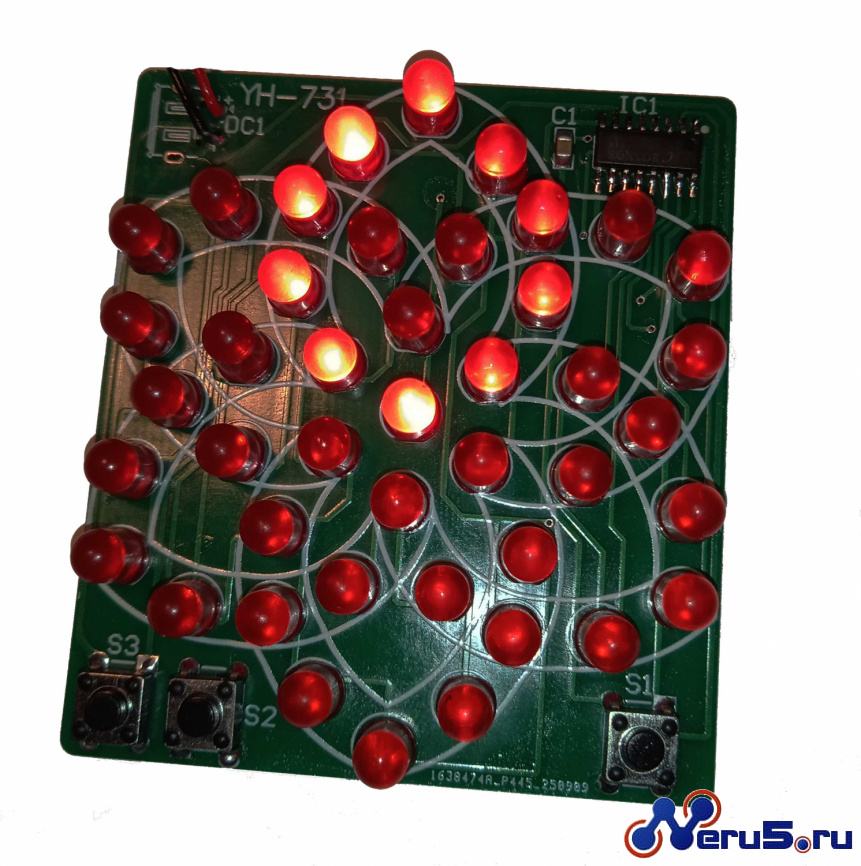

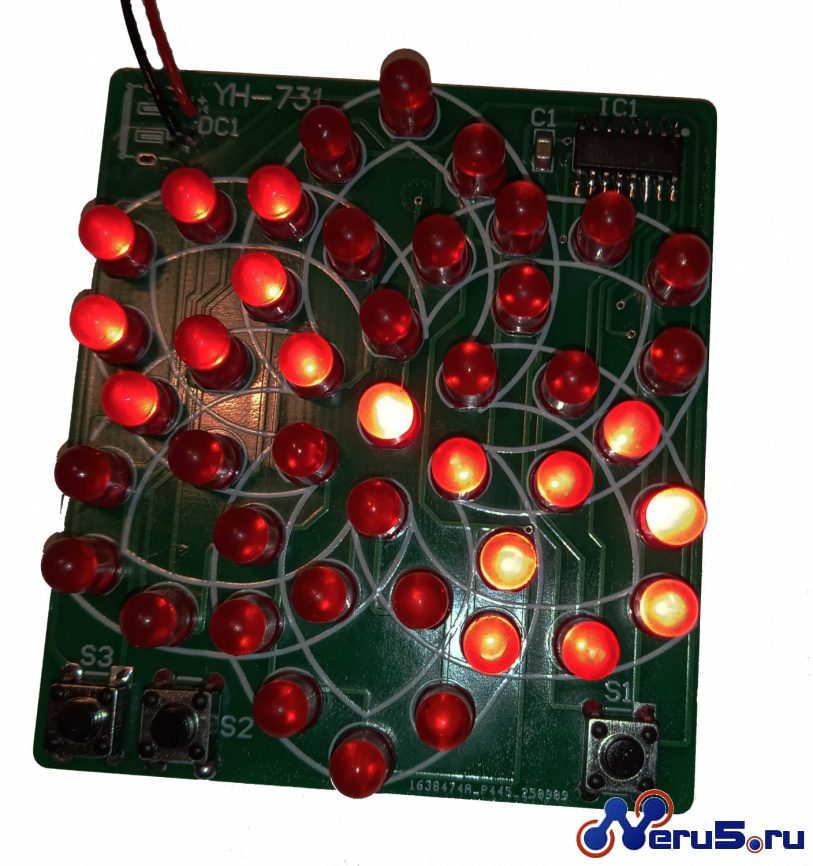

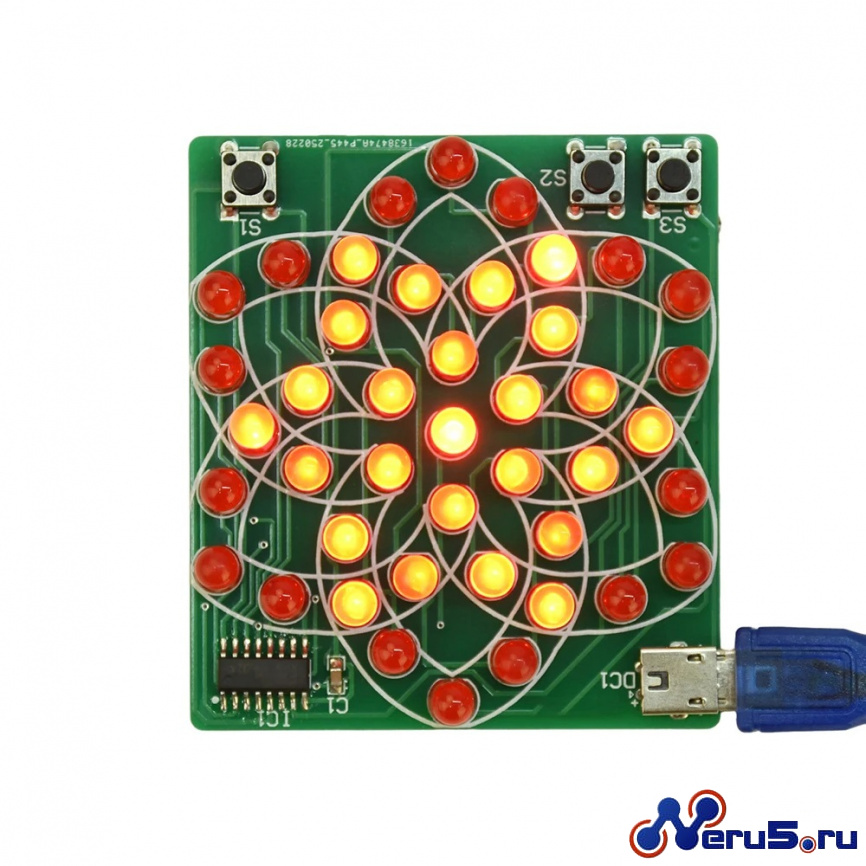

Электронный конструктор с микроконтроллерным управлением. Набор достаточно прост в сборке, но благодаря применению в качестве управляющей схемы заранее запрограммированного микроконтроллера, позволяет реализовать серию интересных световых эффектов. После включения 43 светодиода динамически отображают несколько шаблонов. С помощью переключателя S3 меняются 8-9 анимаций, включая ветряную мельницу 1, ветряную мельницу 2, вращающиеся лепестки, вращающийся маятник, вращающийся звуковой сигнал, цветение лепестков, формирование снежинок, концентраческое расширение и вращающийся эллипс.Нажмите кнопку S1, чтобы замедлить, и S2, чтобы ускорить работу.
43 светодиода подключены к специальному микроконтроллеру посредством комбинаций рядов и столбцов, а также сканируются и управляются для освещения по мере необходимости через программу микроконтроллера. Программа микроконтроллера этого комплекта уже прошита и начинает работать сразу, после сборки и подключения питания.
Перед установкой (при необходимости) разъема питания на плату, аккуратно расширьте отверстие под ножки USB разъема. Разъем достаточно хрупкий и чрезмерное усилие при установке, повреждает его. Если вы случайно сломали разъем питания, используйте провода питания, припаяв их к плате, согласно обозначения.
Интерфейс: интерфейс Micro USB
Напряжение питания: 3-5В постоянного тока
Светодиод: 43 шт.
Размер продукта: 58*65 мм
Пакет включает в себя:
1X комплект для самостоятельного изготовления световой игрушки "Цветок лотоса"
Меры предосторожности при установке:
Все светодиоды и микроконтроллеры имеют компоненты полярности, поэтому будьте осторожны, не устанавливайте их в перевернутом положении. Если вам нужны другие цвета, просто замените светодиод (примечание: направление сборки всех светодиодов на печатной плате положительное сверху и отрицательное ниже).
