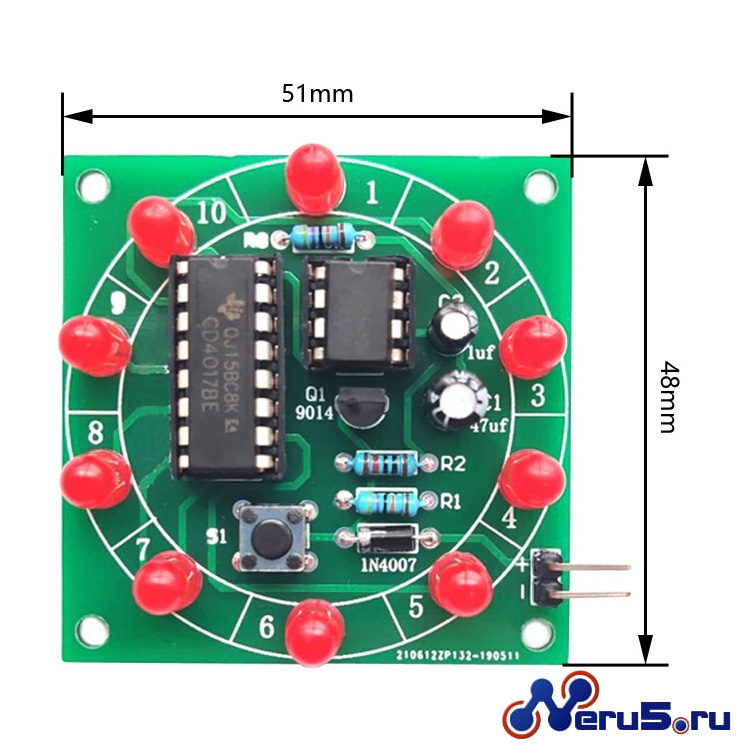

Набор для самостоятельной сборки предлагае начинающим радиолюбителям возможность познакомиться с элементами цифровой схемотехники. В состав набора входит легендарная микросхема таймера 555 и десятичный счетчик CD4017.
микосхема таймера генерирует на выходе (вывод 3) прямоугольные импульсы (меандр), которые, поступая на тактирующий вход счетчика CD4017 (вывод 14) дают разрешение на переключение выхода счетчика на один уровень (10 выходов Q0-Q9). После переключения последнего выхода (Q9) счетчик возвращается в исходное состояние и процесс повторяется. В результате получаем интересный девайс с бегающим и замедляющимся по кругу огоньком!
Рабочее напряжение схемы: 5 В. Размер печатной платы: 48*48 мм. Состав набора: Внимание!!! Версии набора могут иметь микросхемы формата SOP, Что потребует навыков пайки SMD элементов!!!
Печатная плата с паяльной маской и обозначением элементов x1
KF301-2P x1
6*6*9 кнопка x1
1 мкФ 50 В конденсатор x1
47UF25V конденсатор x1
5 мм красный светодиод х10
1N4007 x1
470 К резистор X2, 10 К резистор x1
9014 транзистор x1
DIP8 IC разъем x1
NE555 x1
DIP16 IC разъем x1
CD4017 x1
Варианты плат от партии могут быть синего или зелёного цвета, разъем питания на зажимной колодке или штырьки.
