Электронный конструктор «Часы светодиодные» предназначен для обучения схемотехнике электронных устройств, приобретения навыков работы с микроконтроллерами, улучшения навыков пайки электронных плат.

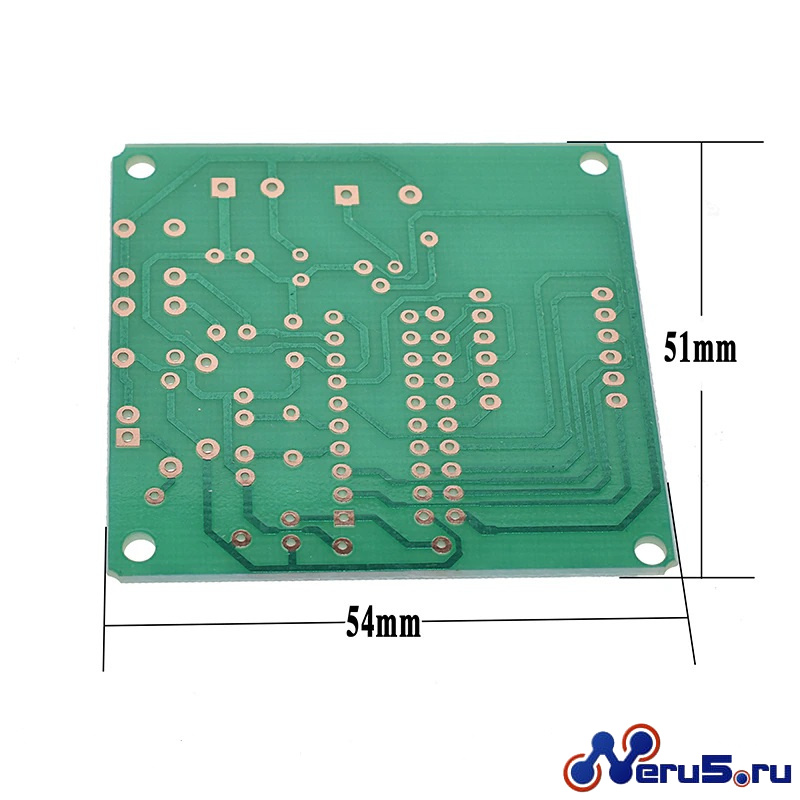

Радиоконструктор позволит собрать часы-будильник даже начинающему радиолюбителю. качественная печатная плата с паяльной маской и обозначением элементов будет хорошим помощником при сборке часов. В комплекте все необходимые элементы и схема сборки. Большой светодиодный индикатор значительно расширяет область применения электронных часов, которая ограничивается только вашей фантазией.
Для сборки конструктора требуется начальный опыт владения паяльником (паяльник применять мощностью не более 35Вт), умение пользоваться мультиметром, аккуратность и внимательность. Подробное описание на Neru5.RU
Схема электронных часов:
В первую очередь, соберите на плате и спаяйте детали объвязки, резисторы, конденсаторы, зуммер и кварцевый резонатор. Затем установите колодку для микроконтроллера и светодиодный дисплей.
После монтажа деталей, тщательно удалите остатки флюса с платы спиртовым раствором, особое внимание уделите месту пайки кварцевого резонатора, от этого зависит точность часов!
После высыхания платы, установите в колодку чип микроконтроллера.
Внимание! При установке микросхемы избегайте повреждения чипа статическим разрядом, это можно сделать, используя антистатический браслет, или наложив на корпус и выводы микросхемы пищевую фольгу.
Питание часов — 5В.
Настройка часов:
Настройка часов выполняется двумя кнопками S1 и S2.
Длительное нажатие на кнопку S1 включает меню настройки из 9 пунктов, кнопка S1 выбирает пункты меню, а кнопка S2 изменяет значения.
A настройка часов
B настройка минут
C включить или выключить сигнализацию каждого часа
D будильник №1 включить или выключить
E будильник №1 настройка часов
F будильник №1 настройка минут
G будильник №2 включить или выключить
H будильник №2 настройка часов
I будильник №2 настройка минут
