Комплект деталей и печатная плата для сборки генератора высокого напряжения. Схема высоковольтного генератора включает в себя высокочастотный автогенератор и трансформатор обратной связи с высоковольтной катушкой. После подачи питания, через обмотку трансформатора поступает напряжение на базу транзистора, транзистор открывается, ток через обмотку коллектора увеличивается и на обмотке базы появляется противофазное напряжение, которое закрывает транзистор. Процесс повторяется циклически, что вызывает появление наведенного напряжения на вторичной высоковольтной обмотке трансформатора.

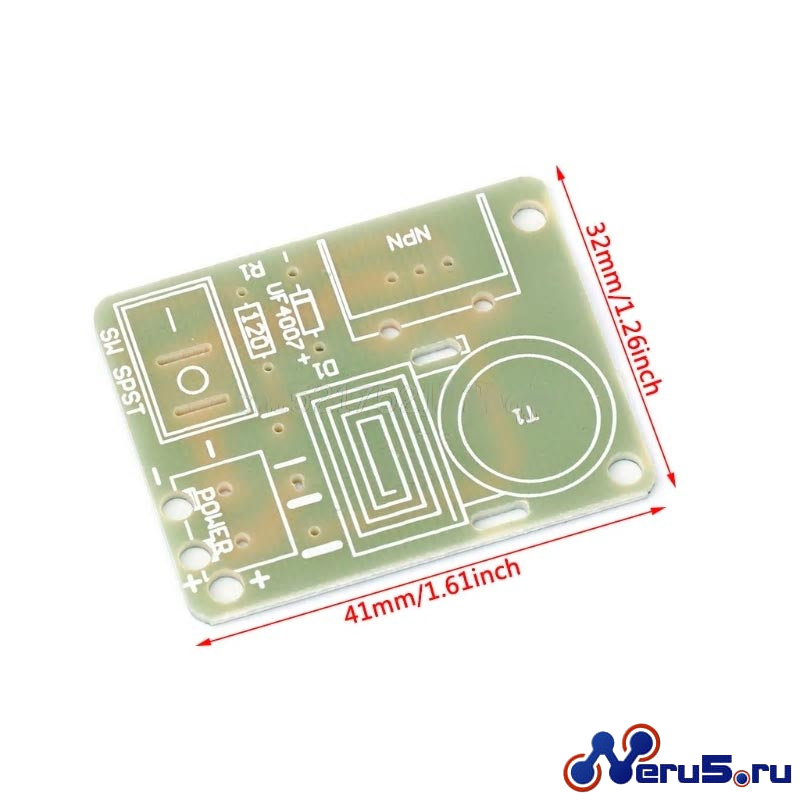

При сборке схемы следует обратить внимание на монтаж трансформатора. Обмотки трансформатора располагать согласно обозначению на плате! Крепление трансформатора к плате выполнить пластиковым зажимом, входящим в комплект конструктора
Сама схема генератора очень простая и монтаж элементов понятен из обозначений на плате, но для понимания процесса, рекомендую пользоваться принципиальной схемой при монтаже. Схема в комплект набора не входит, но всегда есть на нашем сайте. Кроме этого, вы можете задать любой вопрос по работе схемы в отзывах о продукте, наш специалист обязательно ответит на ваш вопрос.
Очень важно не превышать напряжение питания схемы, оно должно быть в пределах 3,7-4,2В. При превышении напряжения возможен пробой трансформатора высоким напряжением и выход из строя элементов схемы. Напряжение схемы, и соответственно выхода, можно повысить, если заменить транзистор на более мощный и усилить изоляцию трансформатора, например залив его эпоксидным клеем. В стандартном варианте напряжение на выходе трансформатора около 5000В. Расстояние между электродами должно быть не более 5мм, увеличение зазора может повредить схему, так как дуга высокого напряжения перейдет на сердечник трансформатора.
