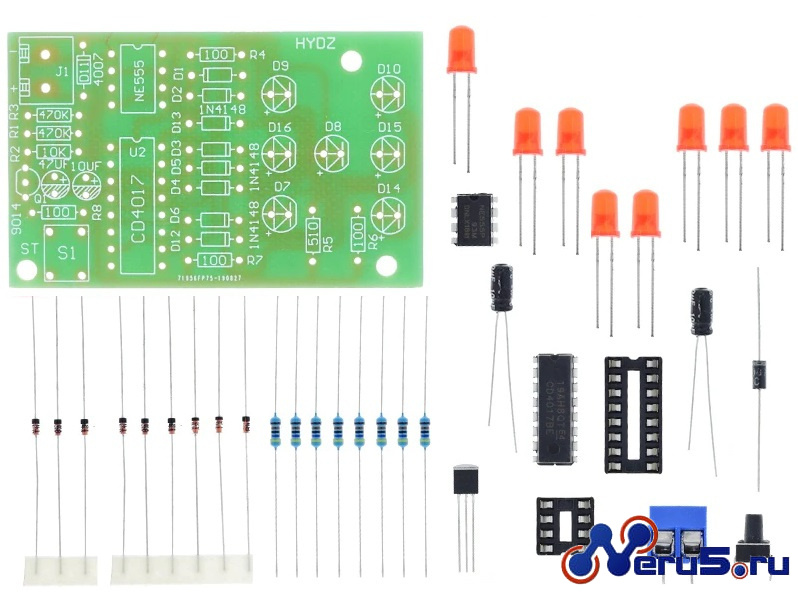

Интересный развивающий набор для сбоки "игральные кости". Предназначен для самостоятельной сборки электронного кубика для игры начинающими электрониками и изучения принципа работы герератора и десятичного счетчика. В набор входят все необходимые для сборки детали, очень качественная печатная плата с обозначением компонентов и принципиальная схема устройства. Сборка данного набора доставит удовольствие не только начинающим, но и уже освоившим обращение с цифровыми микросхемами радиолюбителям. Питание устройства от 5 до 9В. Набор предназначен для радиолюбителей среднего уровня, радиокружков и школ.
Сам набор выпускается в нескольких вариантах с похожей схемой, в одном из наборов, управление светодиодами выполненно через ключевые транзисторы, в другом варианте- через диодную развязку. С каждым из вариантов наборов идут свои принципиальные схемы. Одну из схем вы можете увидеть ниже:
Следующая версия конструктора претерпела изменения, и теперь светодиоды загораются по более хитрой схеме. В зависимости от выпавшего канала десятичного счетчика CD4017, через диодную развязку прямой или обратной полярности, происходит комутация светодиодов.
