Артикул 100651

набор для сборки бегущий огонь

радиоконструктор для самостоятельной сборки
100 р. / компл.
сопутствующие товары
Заказать
Нет в наличии

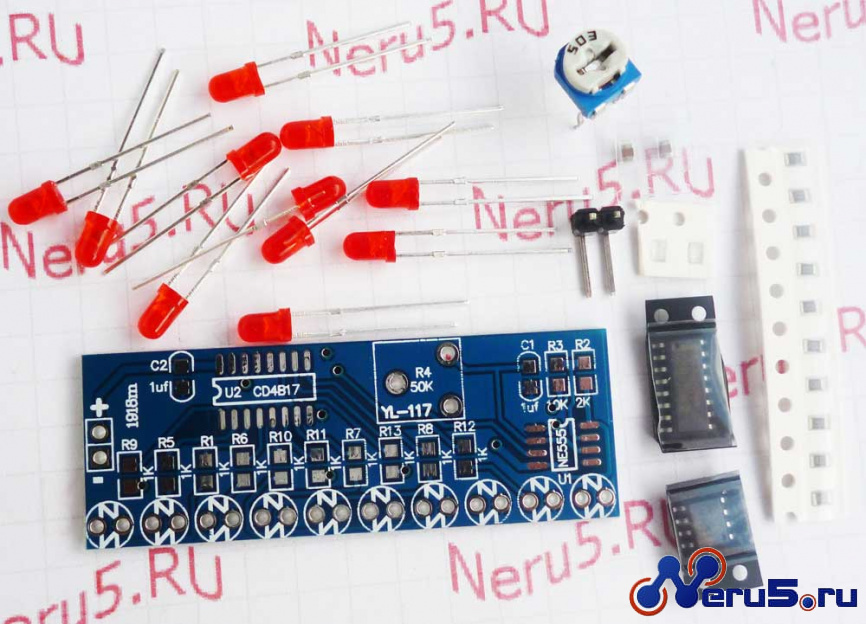

Электронный конструктор "бегущий огонь" позволит вам собрать необычное устройство с красивым эффектом "переливания света". Конструктор предназначен для радиолюбителей, которые уже освоили азы работы с паяльником и желают научиться паять SMD компоненты, на которых, в основном, собирается этот конструктор. Кроме этого, схема поможет изучить работу интегрального таймера 555 и работу микросхемы десятичного счетчика CD4017.  Описание работы схемы: при подаче питания на разъем CON2 (от 2.5В до 14.5В) запускается генератор на микросхеме интегрального таймера NE555 и формирует на выводе 3 (out) прямоугольные импульсы (меандр) с частотой, которая выставляется подстроечным резистором R4. Импульсы поступают на вход СР (14) десятичного счетчика и с каждым спадом импульса (переходом от логической 1 к логическому 0) переключают активное состояние выхода счетчика на один шаг (выхода Q0-Q9). С выхода счетчика, напряжение через токоограничительный резистор поступает на светодиод и зажигает его. Напомню, скорость "бегущего огня " регулируется подстроечным резистором.
