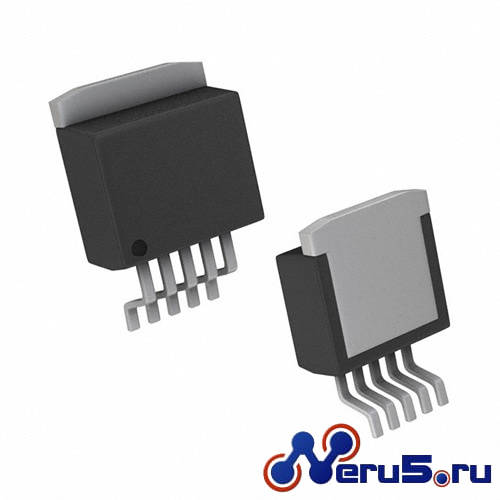

Популярная, проверенная временем надежная микросхема для построения малогабаритного блока питания с высокими параметрами. Микросхема представляет из себя импульсный step-down регулятор работающий на частоте 52кГц. Для проектирования блока питания на микросхеме LM2575S-ADJ нужно всего несколько внешних распространенных компонента. Ниже представлена схема блока питания на LM2575S-SDJ с регулировкой выходного напряжения.
Если вам нужен блок питания с постоянной величиной напряжения на входе, просто замените подстроечный резистор двумя постоянными резисторами соответствующего номинала, включенными по схеме делителя напряжения. В случае применения блока в условиях тряски и вибрации, постоянные резисторы более предпочтительны и увеличат надежность блока питания. Как видите, микросхема позволяет очень быстро и легко собрать блок питания на широкий диапазон напряжений и током до 1А, микросхема при этом не требует радиатора и почти не выделяет тепло. Катушку индуктивности можно применять от 100мГн до рекомендуемого даташитом значения 330мГн, диод любой маломощный Шоттки, например SS110.
При использовании этой микросхемы, есть возможность снижать потребление тока, отключая генератор чипа, для этого нужно предусмотреть возможность отключения вывода 5 от массы механическим способом или через транзистор.
