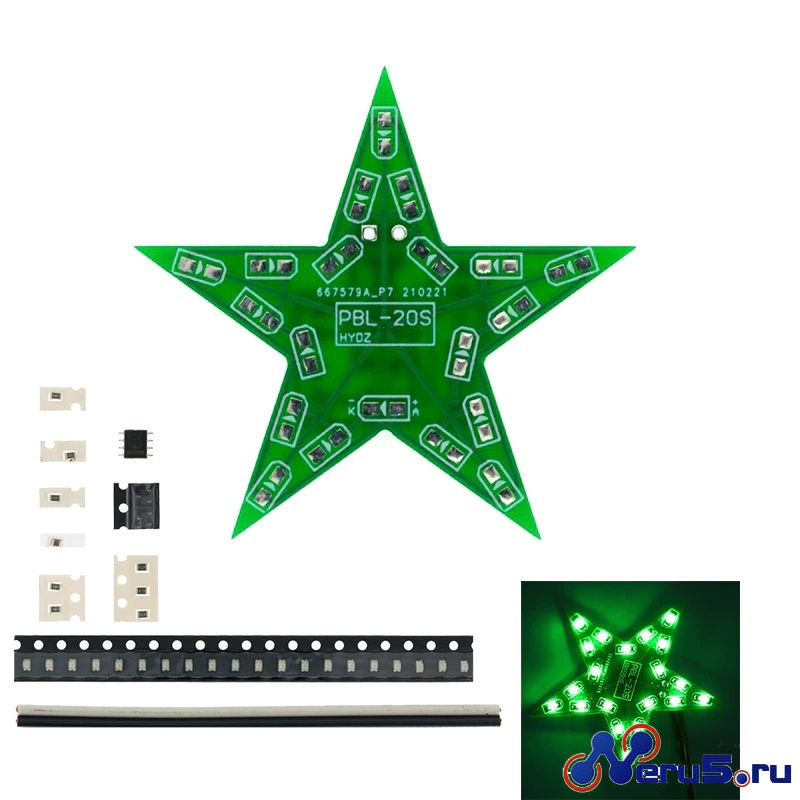

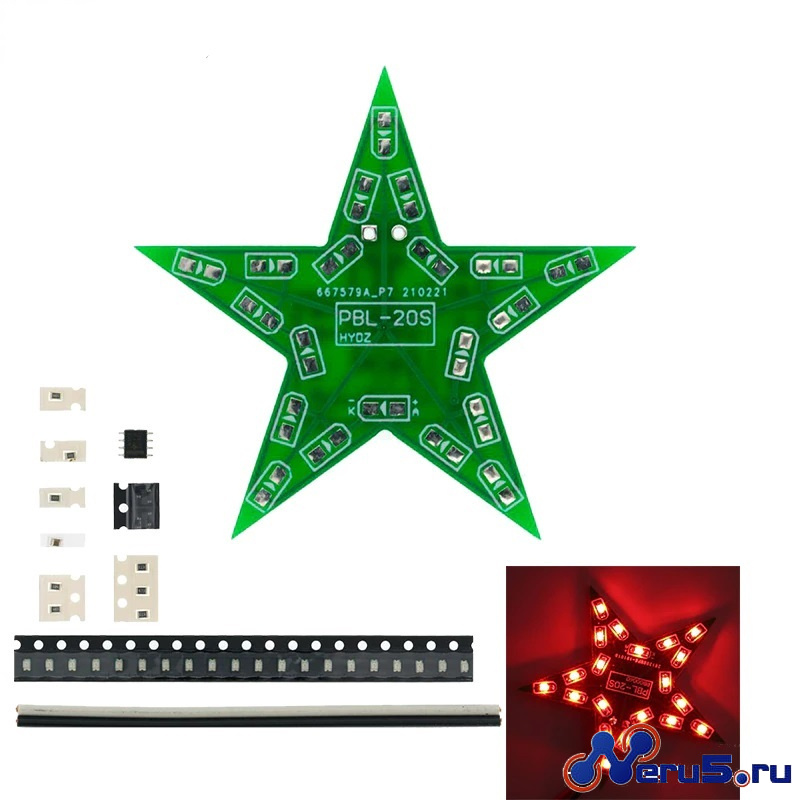

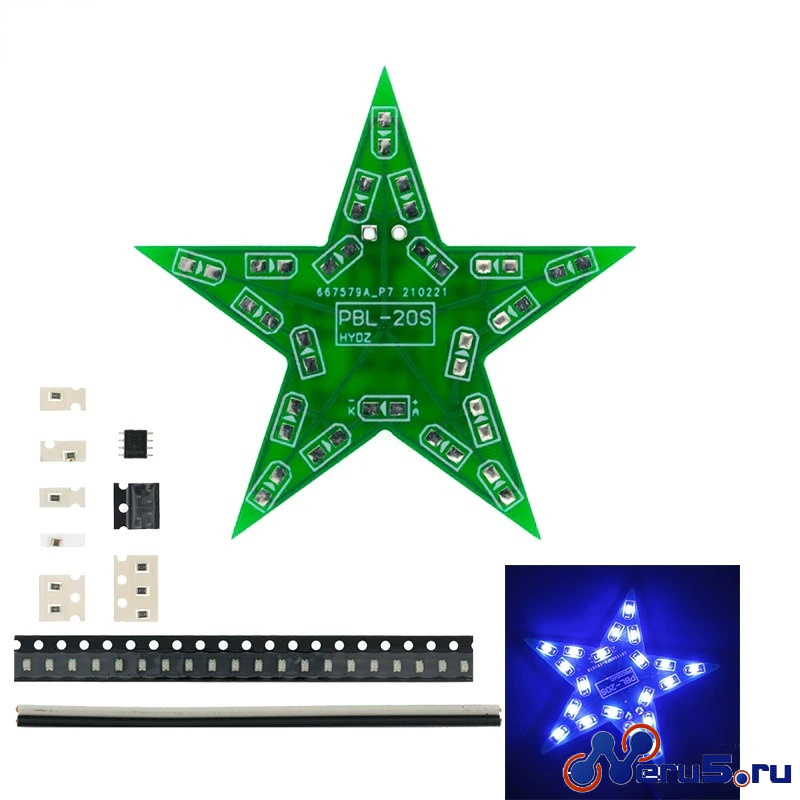

Набор для сборки светящейся звезды с эфектом "дыхания".
Все компоненты конструктора имеют SMD формат, для сборки звезды потребуется начальный навык пайки мелких деталей, паяльник с тонким жалом и внимательность.
Плата конструктора двусторонняя, на лицевой стороне располагаются SMD светодиоды 0805, а на обратной стороне собирается схема устройства.

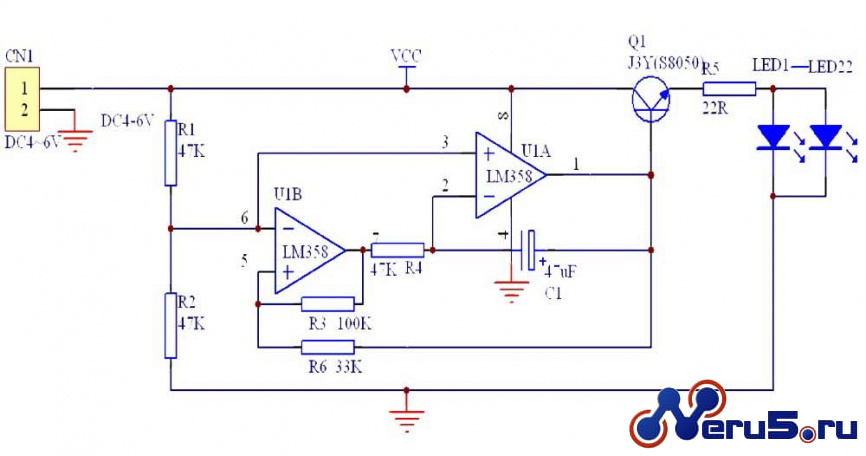

Принцип действия конструктора основан на схеме мультивибратора на двух компараторах в микросхеме LM358. Отрицательная обратная связь компараторов настроена таким образом, что переключение состояний происходит с плавным нарастанием напряжения, что дает эфект "дыхания" светодиодов. Основную роль в задержке играет цепочка R4 и C1. Питание звезды от 4 до 6В.
Конструктор позволяет изучить принцип действия компаратора и цепей RC временнЫх задержек, что будет полезно при построении более сложных электронных схем. Помимо этого, приобрести и закрепить навык пайки SMD компонентов, собирая интересную конструкцию!
Перечень компонентов в конструкторе приведен ниже. В набор входят все необходимые детали, двусторонняя печатная плата с паяльной маской и принципиальная схема устройства.
