Комплект приемника и передатчика на 4 канала 433Мгц с многорежимным декодером

Область применения:
Переключатель дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные изделия, продукты домашней безопасности, электрические двери, жалюзи, окна, розетка дистанционного управления, светодиод дистанционного управления, электрические двери с дистанционным управлением звуком, пульт дистанционного управления гаражными воротами, дистанционное управление выдвижными дверями, дистанционное управление воротами с дистанционным управлением,распашные двери с дистанционным управлением

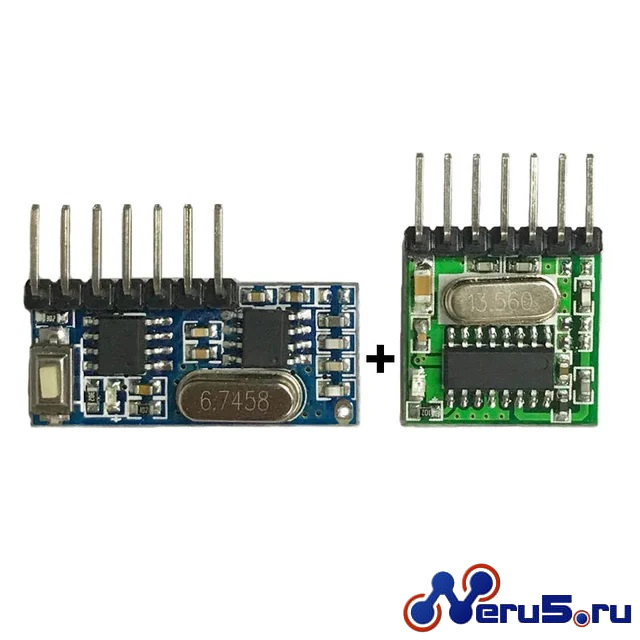

Комплект:

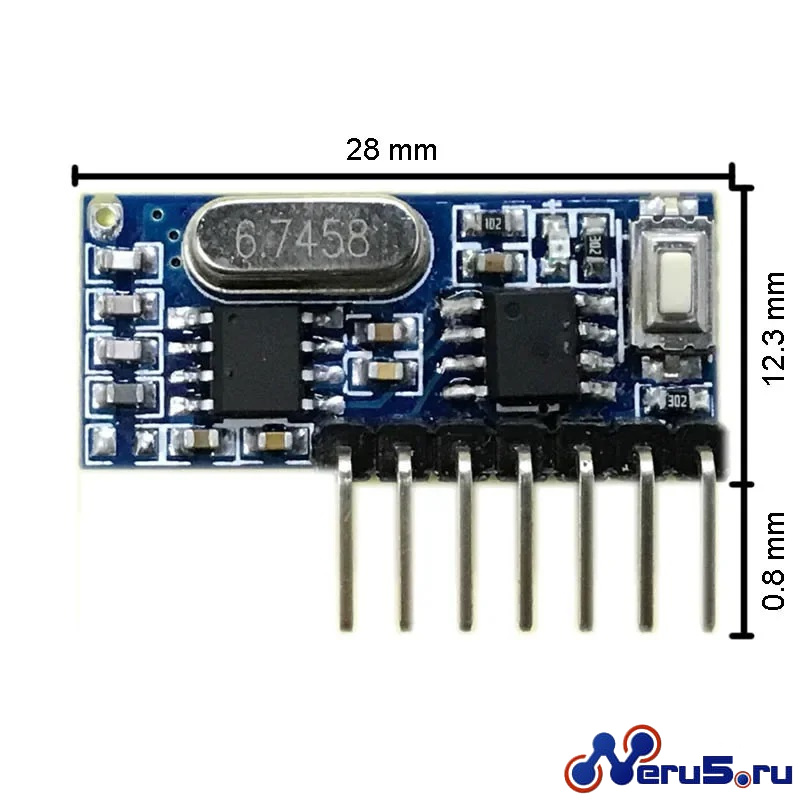

Модуль приемника RX480E-4
Рабочее напряжение: 2,5-5 В постоянного тока
Рабочий ток: 3МА
Чувствительность: -108 дБМ
скорость: МАКС. 10 КБ/с
Режим работы: Точечный ход, самоблокировка, блокировка.

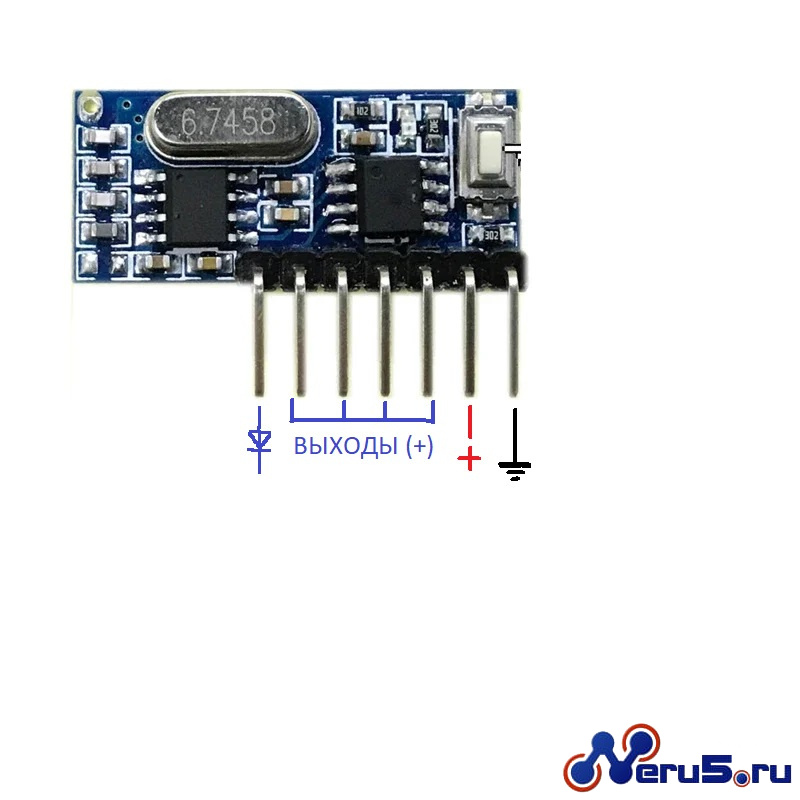

Выход: 4-канальный сигнал уровня CMOS. Соответствует 4-м кнопкам ABCD на пульте дистанционного управления (каналы А2 и А3 соответствуют 4 и 3 передатчика соответственно).

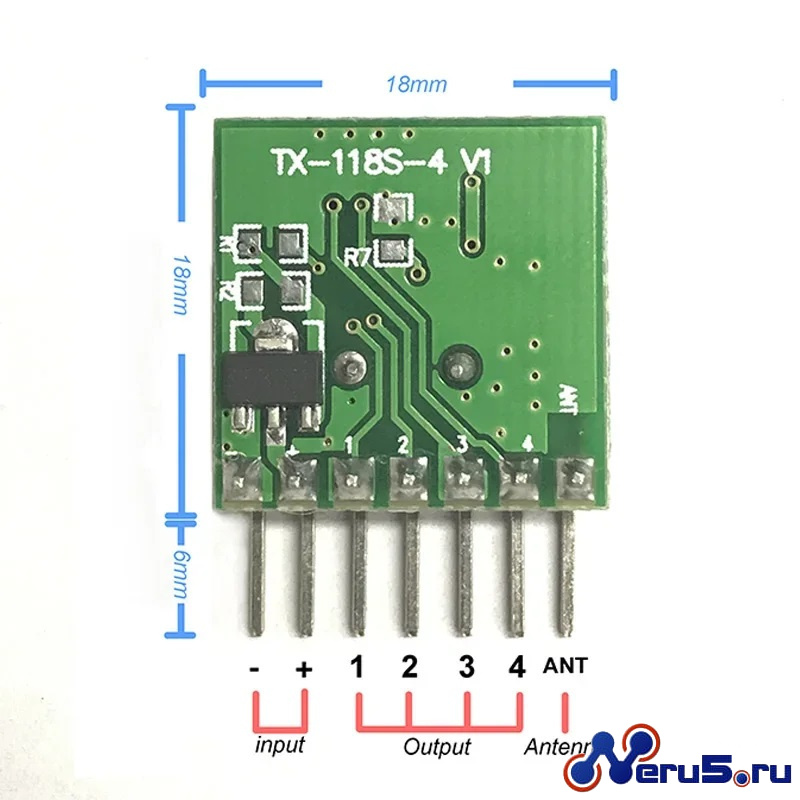

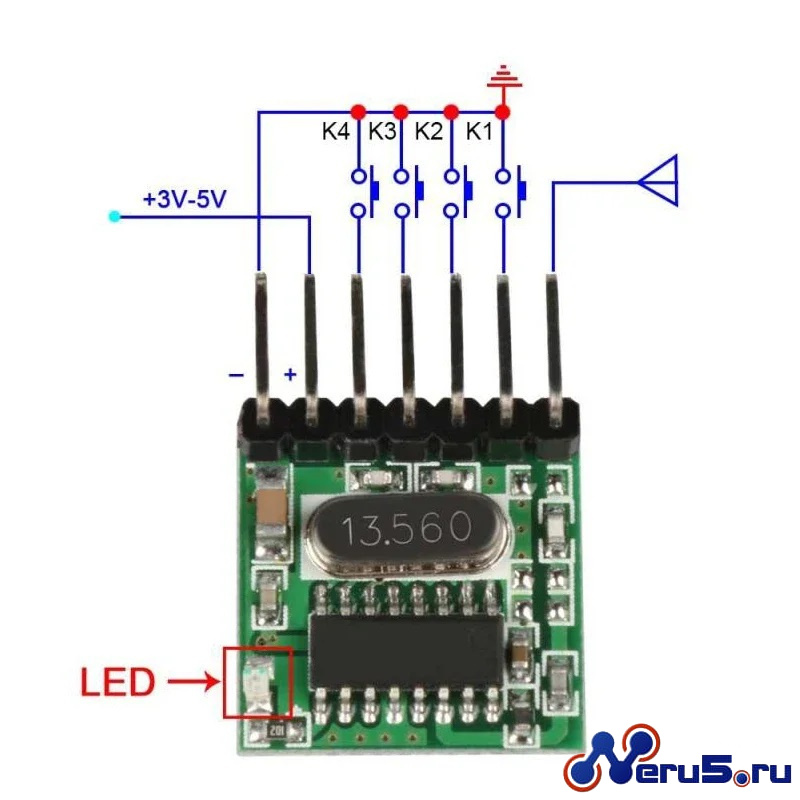

Модуль передатчика ТХ118С-4
Мощность передачи: 11 дБм
Расстояние: 20-100 м
Ток эмиссии: 10 мА
Ток в режиме ожидания: менее 3мA
Скорость передачи: 10 КБ/С.
Отклонение передачи: +/- 7.5 кГц / узкополосное излучение
Модуляция: ASK
Рабочее напряжение: 3-24 В постоянного тока (рекомендуется 5В)
Настраиваемый специальный код: тип MCU. Дополнительный фиксированный тип кодирования: PT2262 / EV1527 / HT6P20B.
Ключевые данные: группы A, B, C, D из 4 входов можно объединить в 15 групп. Ток в режиме ожидания: <3мA.
Каждый модуль имеет уникальный код идентификационного адреса.
Как программировать:
1.Удалить существующие данные:   Нажмите кнопку обучения 8 раз.Ответ: светодиод мигает 7 раз.
2.Изучение удаленного кода:   нажмите кнопку обучения один, два или три раза (см. ниже).
Светодиод включается:   режим обучения активен.Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигнет три раза:   обучение успешно завершено.
3.Тест:   После вышеуказанной операции платой приемника можно управлять с помощью пульта дистанционного управления.
Больше передатчиков с разными идентификаторами можно обучить и сохранить дополнительно, начиная с шага 2.
Возможна смесь разных режимов.

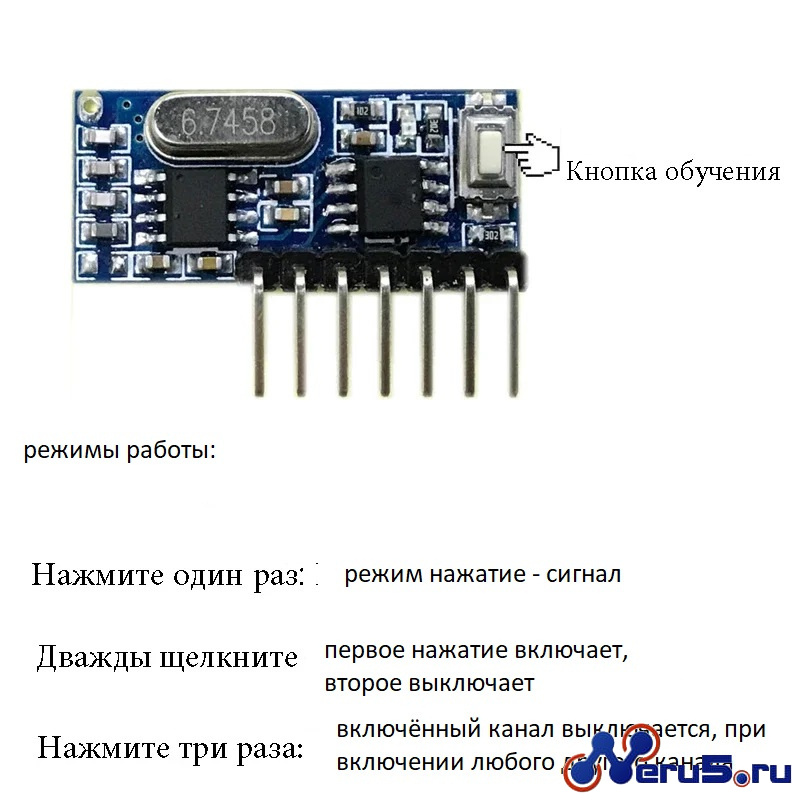

Использование кнопки (устанавливает режим и начинает процесс сопряжения):
Нажмите один раз:   Режим инчага (мгновенный режим)
Нажмите дважды:   режим самоблокировки (режим переключения 4-х каналов)
Нажмите три раза:   режим блокировки (выбранный канал активен и очищается, если другой канал становится активным)
Приложения
1. беспроводной выключатель питания, розетка, переключатель дистанционного управления, модуль приемника,
2. контроль доступа, электромобили, мотоциклы, автомобильные противоугонные изделия, дистанционные устройства открывания дверей, система управления доводчиками
3. охрана, системы наблюдения, продукты домашней безопасности, электрические двери, хост сигнализации, сигнализация
4. элементы управления комнатами, жалюзи, окна, розетка дистанционного управления, светодиод с дистанционным управлением, электрические двери с дистанционным управлением звуком, пульт дистанционного управления гаражными воротами, выдвижные двери с дистанционным управлением, дистанционные рулонные ворота, раздвижная дверь
5. продукты для умного дома, шторы с дистанционным управлением, дистанционный MP3, аудио
Описание выбора антенны:
В режиме общего применения антенна может напрямую соответствовать общим спецификациям, представленным на рынке;
Конкретная информация следующая:
Сердечник антенны диаметром проводника (включая оболочку антенны): 1,0 мм (за исключением оболочки антенны): 0,5 мм;
Длина провода сварочного конца: 17,5 мм, длина провода антенной клеммы: 9,5 мм;
Диаметр обмотки антенны (включая оболочку антенны): 5 мм;
Количество витков намотки: 15.
Специальный режим улучшения
Режим общего применения не может удовлетворить, если вам нужно большее расстояние связи, поэтому специальный режим улучшения может принимать дальнее расстояние связи, а конкретная информация следующая:
Антенна 433 МГц
Сердечник антенны диаметром проводника (включая оболочку антенны): 1,0 мм; (кроме оболочки антенны): 0,35 мм
Длина провода сварочного конца: 12 мм.
Диаметр обмотки антенны (кроме оболочки антенны): 3,0 мм;
Количество поворотов обмотки: 26 оборотов; Длина обмотки: 36 мм.
