Артикул 100471

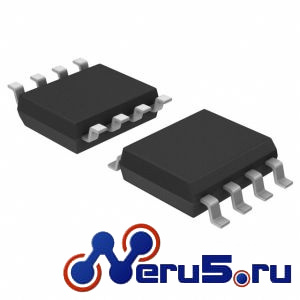

HV9910LG-G SOIC-8 универсальный драйвер светодиодов

30 р. / шт.
сопутствующие товары
Заказать
Нет в наличии

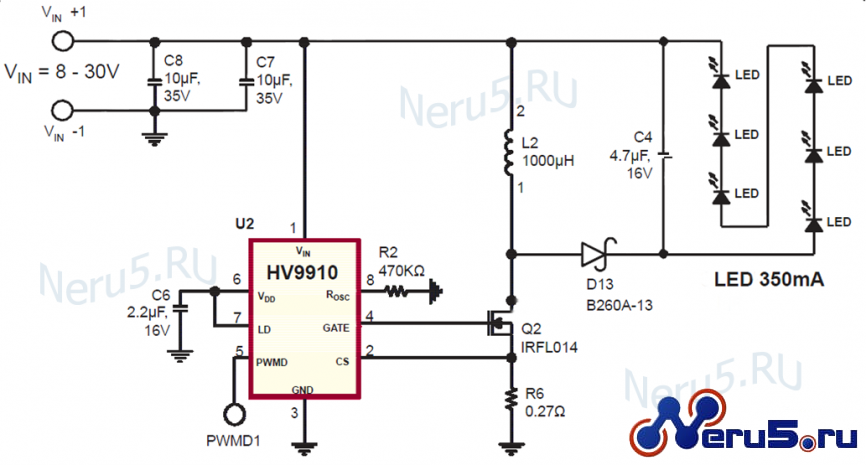

Микросхемы серии HV9910 представляют из себя универсальный драйвер светодиодов с функцией диммирования.

Наличие встроенного регулятора напряжения (7,5В) в микросхеме, позволяет запитывать её непосредственно от источника постоянного напряжения от 8 до 450 В.

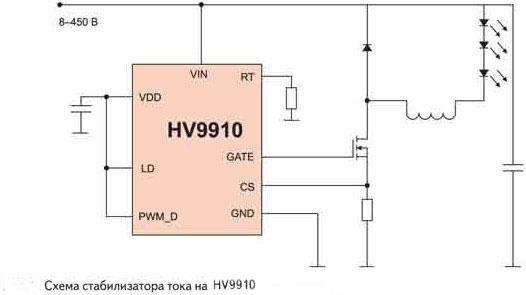

Благодаря данной возможности, светодиодный светильник с драйвером на HV9910 можно подключить напрямую (через выпрямительный мост, разумеется) к сети 220В.

Функция диммирования позволяет плавно изменять яркость свечения светодиодов (изменение среднего тока) от 0 до 100%

Регулировка яркости осуществляется подачей на вывод PWM импульсов ШИМ от 100Гц до 5кГц

Рабочая частота драйвера задается резистором на выводе Rt (Rosc) от 25 до 300 кГц по формуле F(кГц)=25000/(R(кОм)+22)

Выходной ток задается резистором шунта и сравнивается компаратором на выводе CS. Опорное напряжение компаратора 0,25В.
